Adssi optiline kaabel
Kirjeldus

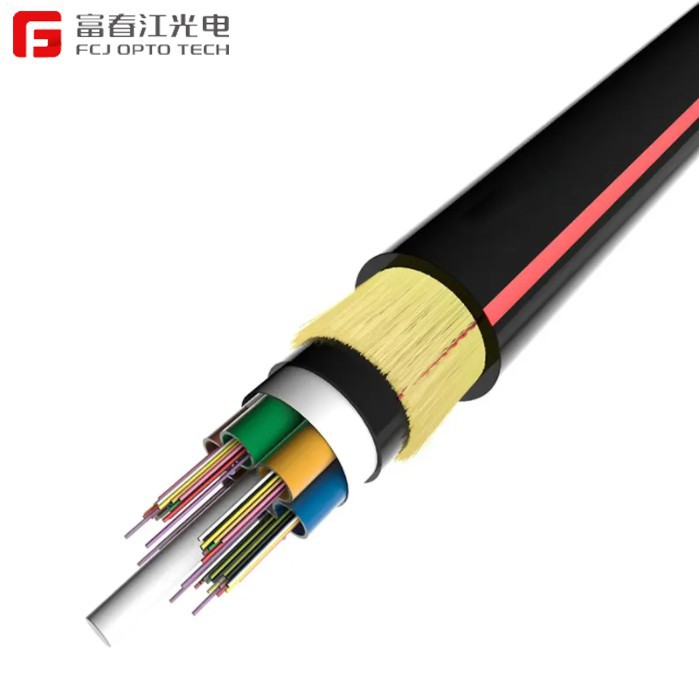

ADSS-kaabel on lahti keeratud. Kiud, 250 μm, asetatakse suure mooduliga plastist valmistatud lahtisesse torusse. Torud on täidetud veekindla täiteainega. Torud (ja täitematerjalid) on keerutatud ümber FRP (Fiber Reinforced Plastic) mittemetallist keskse tugevuselemendina kompaktseks ja ringikujuliseks kaablisüdamikuks. Pärast kaabli südamiku täitmist täiteainega. see on kaetud õhukese PE (polüetüleen) sisekestaga. Pärast keerutatud aramiidlõngade kihi kandmist sisekestale tugevuselemendina, täiendatakse kaabel PE või AT (jäljestusvastane) väliskestaga.
Omadused
· Saab paigaldada ilma toite välja lülitamata
· Suurepärane AT jõudlus, maksimaalne induktsioon AT kesta tööpunktis võib ulatuda 25 kV-ni
· Kerge kaal ja väike läbimõõt vähendab jääst ja tuulest põhjustatud koormust ning koormust tornidele ja tugipostidele
· Suured avapikkused ja suurim ava on üle 1000 m
· Hea tõmbetugevuse ja temperatuuri jõudlus
· Projekteeritud eluiga on 30 aastat
Rakendus
ADSS-kaabli projekteerimisel võetakse täielikult arvesse elektriõhuliinide tegelikku seisundit. Alla 110 kV pingega õhuliinidele rakendatakse PE väliskest. 110 kV või üle selle elektriliinide puhul rakendatakse AT väliskest. Aramiidikoguse ja luhtumisprotsessi pühendunud disain võib rahuldada erinevate nõudlust
Standardid
ADSS-kaabel vastab standardile IEEE P 1222 ja IEC 60794-1.
Optilised omadused
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Sumbumine (+20 kraad) |
@ 850 nm |
|
|
Vähem või võrdne 3.0 dB/km |
Vähem või võrdne 3.0 dB/km |
|
@ 1300 nm |
|
|
Vähem või võrdne 1.0 dB/km |
Vähem või võrdne 1.0 dB/km |
|
|
@ 1310 nm |
Vähem kui 0,36 dB/km või sellega võrdne |
Vähem kui 0,40 dB/km või sellega võrdne |
|
|
|
|
@ 1550 nm |
Vähem kui 0,22 dB/km või sellega võrdne |
Vähem kui 0,23 dB/km või sellega võrdne |
|
|
|
|
Ribalaius (A-klass) |
@ 850 nm |
|
|
Suurem või võrdne 500 MHz·km |
Suurem või võrdne 200 MHz·km |
|
@ 1300 nm |
|
|
Suurem või võrdne 1000 MHz·km |
Suurem või võrdne 600 MHz·km |
|
|
Numbriline ava |
|
|
{{0}}.200±0,015NA |
{{0}}.275±0,015NA |
|
|
Kaabli läbilõike lainepikkus |
Vähem kui 1260 nm või sellega võrdne |
Vähem kui 1480 nm või sellega võrdne |
|
|
|
Säilitus-/töötemperatuur: -40 kraadi kuni + 70 kraadi
|
Tehnilised parameetrid |
||||||
|
Kiudude arv |
Laius (m) |
Kaabli läbimõõt (mm) |
Kaabli kaal (kg/km) |
Tõmbetugevus (MAT) (N) |
Muljumiskindlus pikk/lühiajaline (N/100mm) |
Staatiline/dünaamiline painderaadius (mm) |
|
6 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
12 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
24 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
48 |
100 |
9.7 |
67 |
1500 |
600/1000 |
10D/20D |
|
72 |
100 |
9.7 |
63 |
1600 |
600/1000 |
10D/20D |
|
96 |
100 |
11.6 |
98 |
2100 |
600/1000 |
10D/20D |
|
144 |
100 |
14.4 |
151 |
3000 |
600/1000 |
10D/20D |
